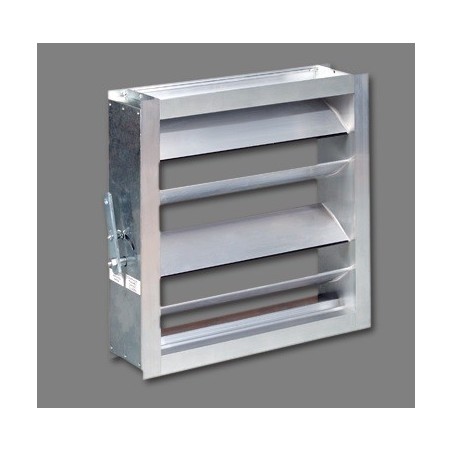

MADEL SQR

Compuertas de regulación MADEL SQR

Hatches of regulation MADEL SQR

Las compuertas MADEL de la serie SQR han sido diseñadas para su utilización en la regulación del caudal y de la presión, en instalaciones de aire condicionado, ventilación y calefacción. Aletas opuestas de 100mm.

Clasificación:

• SQR-EH Compuerta de aletas de perfil romboidal, paralelas al lado mayor (cota L).
• SQR-EV Compuerta de aletas de perfil romboidal, paralelas al lado menor (cota H)
• SQR-BH Compuerta de aletas de perfil plano, al lado mayor (cota L).
• SQR-BV Compuerta de aletas de perfil plano, paralelas al lado menor (cota H).
• SQR-ECC Compuerta cuadrada de aletas de perfil romboidal y conexiones circulares.
• SQR-BCC Compuerta cuadrada de aletas de perfil plano y conexiones circulares.
• .../MA/ Compuerta con mando manual..../MO/ Compuerta con eje para motorizar.
• .../MO/ Compuerta con eje para motorizar.

Material:

• Marco de aluminio extruído en forma de “U”.
• Lamas de forma aerodinámica de aluminio extruído con una junta de goma en los bordes.
• Eje de acero galvanizado.
• Placa de protección del sistema de transmisión en acero galvanizado.
• Casquillos de acetal de alta resistencia.
• Transmisión por engranajes de poliamida-6, situados en la parte exterior de la compuerta, para evitar suciedad en la transmisión.

Consulte en el catálogo todos los modelos.
