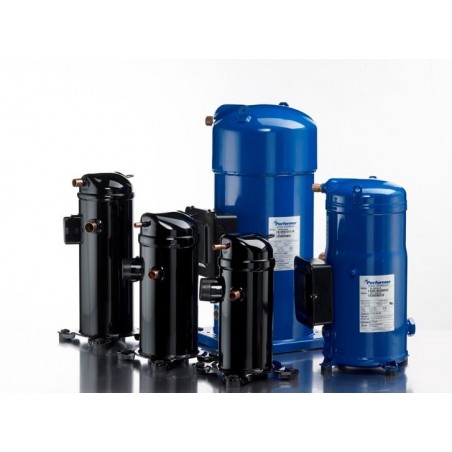

DANFOSS MANEUROP SZ160 S4 R

Características

Valor

Tipo

SZ

Peso neto

92.00 Kg

Aceite incorporado

Carga inicial de aceite

Altura del embalaje [mm]

671

Approval standards

Certifcado CE; Certificado UL (archivo SA 6873)

Capacidad calorífica nominal a 50 Hz

32.5

Capacidad de refrigeración nominal a 60 Hz

45.5

Capacity control

Fixed speed

Carga de aceite [cm3]

4

Carga de refrigerante [kg]

12.5

Código de configuración

Individual

Conexiones eléctricas

Tornillos 4.8 mm

Cubierta para Ebox, par [Nm]

2

Designación

Compressor

Economizer

No

Fitting remark

(incluido sólo en versión rotolock)

Formato de la empaquetadura

Paquete individual

Frecuencia [Hz]

50/60

Generation code

C

Grado de protección IP

IP54 (con prensa para cable)

HP de prueba [bar]

32

HP, fábrica [bar]

33

Igualación de aceite

3/8'' flare SAE

Instrucciones incorporadas

Instrucciones de instalación

LP de prueba [bar]

25

LP, fábrica [bar]

25

LRA

150 A

Longitud del embalaje [mm]

470

MMT

29 A

Manguito del racor

ODF

Montaje del visor

Roscado

Nominal cooling capacity at 50Hz

34.5

Norma del racor

Rotolock

Número de arranques por hora

12

Número de esquema

8551120b

Número de modelo

SZ160T4RC

Oil drain

1/4'' flare

Oil equalization torque [Nm]

48

Packaging width [mm]

370

Par de LP GP [Nm]

15

Par de drenaje de aceite [Nm]

35

Par de la conexión a tierra [Nm]

2

Par de la conexión eléctrica [Nm]

3

Par de montaje [Nm]

21

Par de montaje de la conexión de aspiración [Nm]

130

Par de montaje de la conexión de descarga [Nm]

110

Par del visor [Nm]

50

Peso Bruto

96.17 Kg

Peso del embalaje [Kg]

671

Phase

3

Protección de motor

Termostato int., necesita protector de sobrecarga externo

Prueba dif. [bar]

24

Puerto medidor HP

Ninguno

Puerto medidor LP

Obús

Racores incorporado

Adaptadores soldar aspiración y descarga, tuercas rotolock y juntas

Referencias de aceite

160SZ

Refrigerante

R134a; R404A; R407C; R507A

Resistencia del bobinado para compresores trifásicos con bobinados idénticos [Ohm]

0.94 Ohm

Segment usage

Air conditioning; Heating

Soporte incorporado

Kit de montaje con amortiguadores, tornillos, tuercas, manguitos y arandelas

Speed Platform

Velocidad fija

Swept volume [cm3]

216.6

Tamaño de la conexión de aspiración Rotolock [in]

2 1/4

Tamaño de la conexión de aspiración [in]

2 1/4

Tamaño de la conexión de descarga Rotolock [in]

1 3/4

Tamaño de la conexión de descarga [in]

1 3/4

Tamaño de la tubería de la conexión de aspiración [in]

1 3/8

Tamaño de la tubería de la conexión de descarga [in]

7/8

Tamaño de tubería del manguito de la conexión de aspiración [in]

1 3/8

Tamaño de tubería del manguito de la conexión de descarga [in]

7/8

Técnica

Scroll

Técnica de la marca

After sale

Tipo de conexión

Rotolock

Unidades de empaquetadura

1

Válvula de alivio

None

Valor alto de la tensión nominal a 50 Hz [V]

415

Valor alto de la tensión nominal a 60 Hz [V]

460

Valor alto del rango de tensión a 50 Hz [V]

457

Valor alto del rango de tensión a 60 Hz [V]

506

Valor bajo de la tensión nominal a 50 Hz [V]

380

Valor bajo de la tensión nominal a 60 Hz [V]

460

Valor bajo del rango de tensión a 50 Hz [V]

342

Valor bajo del rango de tensión a 60 Hz [V]

414

Velocidad de rotación a 50 Hz [rpm]

2900

Velocidad de rotación a 60 Hz [rpm]

3500

Viscosidad [cP]

32

• Aceite 1

7754023

• Aceite 1 Descripción

Aceite POE, 16SZ, lata de 1 l

• Bloque T

8173021

• Bloque T Descripción

Conector en T 60 x 75 mm

• Campana acústica 1

7755008

• Campana acústica 1 Descripción

Carcasa acústica para compresor scroll S16

• Campana acústica 2

120Z0357

• Campana acústica 2 Descripción

Aislante inferior para compresor scroll

• Conector FSA

023U8014

• Correa 01

120Z0363

• Correa 01 Descripción

Resistencia superficie inferior, 48 W, 24 V, marca CE, UL

• Correa 02

120Z0384

• Correa 02 Descripción

Resistencia superficie inferior, 48 W, 230 V, marca CE, UL

• Correa 03

120Z0385

• Correa 03 Descripción

Resistencia superficie inferior, 48 W, 400 V, marca CE, UL

• Correa 04

120Z0386

• Correa 04 Descripción

Resistencia superficie inferior, 48 W, 460 V, marca CE, UL

• Correa 06

120Z0466

• Correa 06 Descripción

Resistencia de cárter tipo cinturón, 65 W, 460 V, marca CE, UL

• Correa 08

7773107

• Correa 08 Descripción

Resistencia de cárter tipo cinturón, 65 W, 230 V, marca CE, UL

• Correa 10

120Z0039

• Correa 10 Descripción

Resistencia de cárter tipo cinturón, 65 W, 400 V, marca CE, UL

• Correa 9

7773117

• Correa 9 Descripción

Resistencia de cárter tipo cinturón, 65 W, 400 V, marca CE, UL

• Dispositivo de arranque 1

7705007

• Dispositivo de arranque 1 Descripción

Kit de arranque suave electrónico, MCI 25 C

• Ebox

8156139

• Ebox Descripción

Caja terminal 186 x 198 mm, incl tapa

• Juego de juntas

8156013

• Juego de juntas Descripción

Juego de juntas, 1-1/4", 1-3/4", 2-1/4", juntas blancas y negras OSG

• Juego de válvula

7703010

• Juego de válvula Descripción

Juego de válvulas, V08 (2-1/4"~1-3/8"), V07 (1-3/4"~7/8")

• Junta de aspiración

8156133

• Junta de aspiración Descripción

Junta, 2-1/4"

• Junta de descarga

8156132

• Junta de descarga Descripción

Junta, 1-3/4"

• Junta para visor de aceite

8156129

• Junta para visor de aceite Descripción

Juntas para visor de aceite, 1-1/8" (teflón blanco)

• Kit de montaje 1

8156138

• Kit de montaje 1 Descripción

Kit de montaje para compresor scroll. Amortiguadores, manguitos, tornillos, arandelas

• Kit de montaje 2

8156147

• Kit de montaje 2 Descripción

Kit de montaje para compresor scroll. Amortiguadores, manguitos, tornillos, arandelas, tuernas rotolock, manguitos soldar, arandelas

• Manguito de aspiración

8153005

• Manguito de aspiración 2

8153006

• Manguito de aspiración 2 Descripción

Manguito soldar, P3 (2-1/4" Rotolock, 1-5/8" ODF)

• Manguito de aspiración Descripción

Manguito soldar, P8 (2-1/4" Rotolock, 1-3/8" ODF)

• Manguito de descarga

8153013

• Manguito de descarga 2

8153004

• Manguito de descarga 2 Descripción

Manguito soldar, P2 (1-3/4" Rotolock, 1-1/8" ODF)

• Manguito de descarga Descripción

Manguito soldar, P7 (1-3/4" Rotolock, 7/8" ODF)

• Protección frente a temperatura de descarga

7750009

• Protección frente a temperatura de descarga Descripción

Kit termostato de descarga

• Visor de aceite

8156019

• Visor de aceite Descripción

Visor con juntas (blanco y negro)

• Válvula de aspiración

8168025

• Válvula de aspiración 2

8168026

• Válvula de aspiración 2 Descripción

Válvula Rotolock, V3 (2-1/4" Rotolock, 1-5/8" ODF)

• Válvula de aspiración Descripción

Válvula Rotolock, V8 (2-1/4" Rotolock, 1-3/8" ODF)

• Válvula de descarga

8168032

• Válvula de descarga 2

8168028

• Válvula de descarga 2 Descripción

Válvula Rotolock, V2 (1-3/4" Rotolock, 1-1/8" ODF)

• Válvula de descarga Descripción

Válvula Rotolock, V7 (1-3/4" Rotolock, 7/8" ODF)

• Ángulo de descarga

8168008

• Ángulo de descarga 2

8168005

• Ángulo de descarga 2 Descripción

Adaptador en ángulo, C2 (1-3/4" Rotolock, 1-1/8" ODF)

• Ángulo de descarga Descripción

Adaptador en ángulo, C7 (1-3/4" Rotolock, 7/8" ODF
