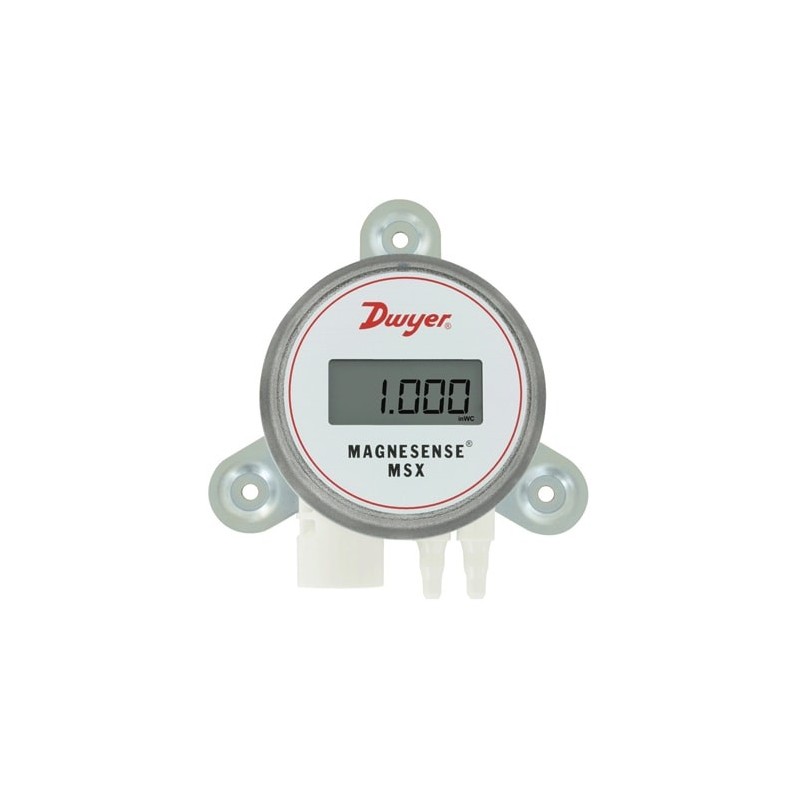

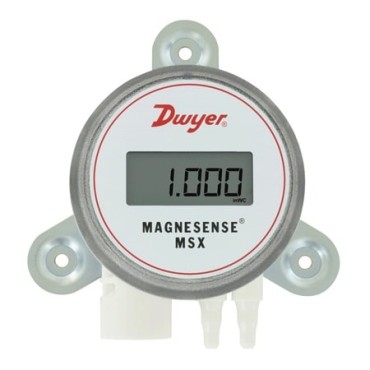

TRANSMISOR DE PRESIÓN DIFERENCIAL DWYER MAGNESENSE MSX
32 rangos seleccionables en un único equipo.
Salidas simultáneas mA + V para control y supervisión.
Extracción de raíz cuadrada integrada para aplicaciones de caudal con elementos primarios (p. ej. Pitot/orificio).
LCD rotatorio 180° y terminales de conexión rápida (pushin) que agilizan instalación.
Protección NEMA 4X/IP66 y materiales aptos para plenum.
Consúltenos. Le enviaremos la mejor oferta.
El transmisor de presión diferencial Dwyer Magnesense® Serie MSX combina la estabilidad y versatilidad del transmisor Magnesense® II Serie MS2 original para su uso en aplicaciones de control de edificios. El MSX simplifica el proceso de pedido, para obtener la configuración deseada, lo que reduce eltiempo de configuración del producto. Los rangos de presión están disponibles en Pa, mm c.a. y en c.a. Todos los rangos de presión se pueden configurar en modo unidireccional o bidireccional, ofreciendo un total de 32 rangos. El transmisor MSX puede proporcionar una salida de presión lineal o una salida de velocidad lineal con la extracción de la raíz cuadrada del transmisor.Se han incluido parámetros adicionales para ampliar la capacidad de la raíz cuadrada y calcular el caudal. Las señales de salida de doble voltaje y miliamperios se pueden utilizar para verificar tanto la señal de control como la de salida del equipo.
Aplicaciones:
• Monitoreo de filtros en unidades de tratamiento de aire
• Presión de edificios en salas blancas para la industria farmacéutica/semiconductora
• Presión estática en conductos de edificios comerciales
• Velocidad/caudal de aire en sistemas VAV
Especificaciones
Servicio: Aire y gases compatibles no combustibles.
Materiales en contacto con el fluido: Consultar con el fabricante.
Precisión: ±1 % FSO.
Estabilidad: ±1 % FSO/año.
Límites de temperatura: -20 °C a 70 °C (-4 °F a 158 °F).
Límites de presión: Rangos 0 y 1: 3,6 psi máx. de operación, 6 psi de presión máxima; Rangos 2, 3 y 4: 6 psi máx. de operación, 6 psi de presión máxima.
Requisitos de alimentación: 10 V CC a 36 V CC (2 hilos), 17 V CC a
36 V CC o 21,6 V CA a 33 V CA (3 hilos).
Señales de salida: 4 mA a 20 mA (2 hilos); 0 V a 10 V o 0 V a 5 V (seleccionable) (3 hilos).
Tiempo de respuesta: Instantáneo (predeterminado) o 3 s (seleccionable).
Ajustes de cero y rango: Pulsador digital.
Resistencia de bucle: Salida de corriente: 0 Ω a 1250 Ω máx.; Salida de tensión: resistencia de carga mínima de 1 kΩ.
Consumo de corriente: 21 mA máx. continuo.
Conexiones eléctricas: Bloque de terminales extraíble de 4 hilos estilo europeo para cables de 16 AWG a 26 AWG.
Entrada eléctrica: Rosca NPS de 1/2 pulg.
Pantalla (opcional): LCD de 4 dígitos.
Conexiones de proceso: Tubos flexibles de 1/8 pulg., 3/16 pulg., 1/4 pulg., 5 mm y 6 mm de diámetro interior.
Clasificación de la carcasa: NEMA 4X (IP66). UL 2043 (Plenum); UL94 V-0.
