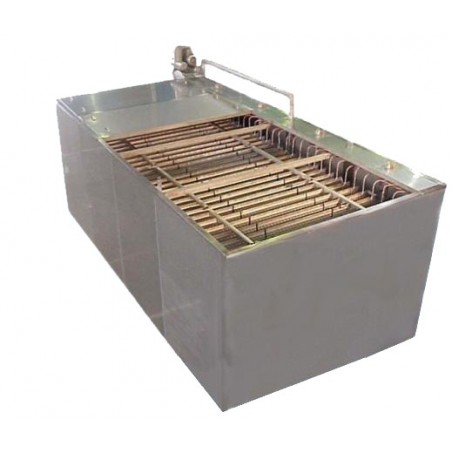

BUCO ICE BANK

Banco de hielo BUCO ICE BANK

Ice bank Industrial BUCO

El banco de hielo industrial  BUCO ICE BANK es una nueva serie estándar, sirve para reducir el tamaño/coste del compresor, su consumo y su coste de funcionamiento.

Funcionamiento:

• Almacenamiento o generación del hielo.: : Las placas del evaporador se colocan verticalmente en un tanque con agua rectangular. El hielo se forma con temperaturas de evaporación entre -4 y -10 °C, en función del tiempo de almacenaje. El hielo se queda unido a la superficie exterior de las placas (acumulación estática). En los equipos con NH3 se pone un segundo tubo de aspiración en paralelo con el principal para el retorno del aceite.
• Fase de enfriamiento o de fusión.: En el fondo del tanque se instala un circuito para la distribución del agua procedente de consumo, con el fin de para garantizar una fusión regular del hielo acumulado. Adicionalmente hay otra red de conductor para el aire de agitación con la misión de provocar fuerte turbulencia en el tanque. Con ello se consigue aumentar la transferencia de calor y bajas temperaturas del agua helada en la salida hacia consumo.

La agitación del aire funciona solamente cuando se requiere. Se asegura la máxima potencia de extracción a bajas temperaturas gracias a la casi constante superficie exterior del hielo prácticamente hasta el final de su total fusión.

Ventajas:

• Agua fría hasta 0,5 ºC
• Constante temperatura del agua hasta el final del proceso de fusión, debido a lo uniforme de la superficie helada.
• Excelente coeficiente de transferencia debido a la elevada turbulencia.
• Funcionamiento seguro por no existir partes móviles en el tanque.
• Ocupa poco espacio
• Todas las partes en contacto con el agua están realizadas en Acero Inoxidable AISI 304 o PVC
• Forma compacta que facilita el transporte en camión o contenedor.
• Optima recuperación de aceite.

Construcción:

• Se suministrará premontado.
• Puede conectarse a una planta de refrigeración existente o puede suministrarse con unidad de frío.
• Los bancos de hielo están preparados para R 22 o R 134a para expansión directa.
• También pueden suministrarse para trabajar por gravedad o por bombeo.
• Refrigerantes R 22, R 134a, NH3 y otros.

Aplicaciones:

Enfriamiento industrial en picos de consumo

• producción de alimentos
• industrias lácteas
• cerveceras
• producción de zumos de frutas

Enfriamiento de productos

• químicos
• farmacéuticos

Method of operation:

Storage or building ice: Evaporator panels are placed upright in a rectangular water tank. Ice is build at an evaporation temperature between -4 and -10 °C, depending on the storage time. The ice sticks to the evaporator panels. (static ice bank) For ammonia systems, a separate suction pipe at the evaporator ensures the oil return.

Cooling phase or thawing phase: On the tank floor there is a distribution system for the warmer return water to ensure a homogeneous thawing of the ice. Additionally there is a distribution system for the air agitation, which provides intensive turbulence to ensure a perfect heat transfer and low ice water temperatures. The air agitation starts up automatically when required only. A maximum of cooling power is ensured at lowest ice water temperatures due to a nearly constant ice surface up to the very end of the cooling phase.

Advantages:

• very stable ice water temperature below 1°C up to the end of the process
• very high cooling power for peaks
• stainless steel completely
• low refrigerant content
• open design
• easy inspection, easy cleaning
• compact design as a package for truck transport
• use of existing tanks possible

Application Fields

Industrial chilling with peak loads

• Production of food
• Dairies
• Breweries
• Production of soft drinks

Chilling in the production of

• Chemicals
• Pharmaceuticals

En el catálogo puede consultar más datos técnicos.
