BELIMO D665N

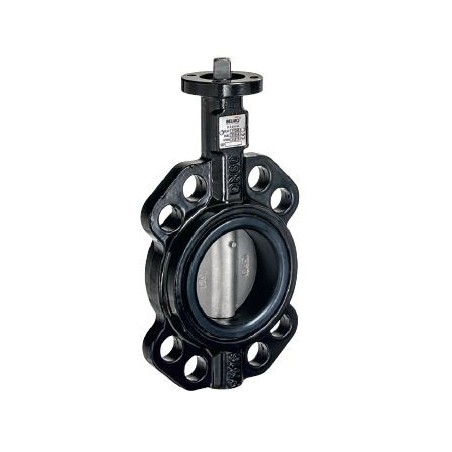

Válvula de mariposa BELIMO D665N

Butterfly Valve BELIMO D665N

Datos técnicos:

• 2 vías
• PN6/10/16
• tipo wafer
• Conexión: DN 65
• kv máx 180
• Carcasa y disco v. GGG40, acero inoxidable
• Cono de la válvula Acero inoxidable SS304
• Temperatura del medio -20°C..+ 120°C
• Bridas Conforme a ISO 7005-2 y EN 1092-2
• Tasa de fuga A, estanca (EN 12266-1)


Actuadores adecuado para D665N

GR230A-5:

• Actuador rotativo para válvula de mariposa
• 40 Nm, 90°
• AC 230V, Todo/Nada
• Tiempo de giro del motor 150 s
• IP 54, Desembrague manual temporal, permanente
• Cable de conexión de PVC de 1 m

GR24A-5

• Actuador rotativo para válvula de mariposa
• 40 Nm, 90°
• AC/DC 24 V, Todo-nada
• Tiempo de giro del motor 150 s
• IP 54, Accionamiento manual temporal, permanente
• Conexión Cable PVC 1m

GR24A-MOD-5

• Actuador rotativo
• 40 Nm
• AC/DC 24 V, Modbus RTU
• Tiempo de giro del motor 90 s ajustable
• IP54, desembrague manual, puede ser bloqueado
• Cable de conexión de PVC de 1 m

GR24A-SR-5

• Actuador rotativo
• 40 Nm
• AC/DC 24 V, proporcional
• Tiempo de giro del motor 150 s / 90°
• Margen de trabajo DC 2...10 V
• Señal de salida (posición) DC 2...10 V

GRC24A-5

• Actuador rotativo IP54
• Par de giro 40 Nm
• AC/DC 24 V
• Tiempo de giro 35 s / 90°
• TODO-NADA
• Accionamiento manual temporal, permanente

GRC24G-5

• Actuador rotativo IP66
• Par de giro 40 Nm
• AC/DC 24 V, todo-nada
• Tiempo de giro 35 s / 90°
• Accionamiento manual temporal, permanente
• Longitud cable FRNC conexión = 1 m

GRC24G-MF-T-5

• Actuador rotativo IP66
• 40 Nm
• AC/DC 24 V, proporcional, MF
• Tiempo de giro del motor 35 s / 90°, motor ajustable
• Margen de trabajo DC 2...10 V, ajustable
• Señal de salida (posición) DC 2...10 V, ajustable

GRC24G-SZ-T-5

• Actuador rotativo IP66
• 40 Nm
• AC/DC 24 V, proporcional
• Tiempo de giro del motor 35 s / 90°, motor ajustable
• Margen de trabajo DC 0,5...10 V
• Señal de salida de posición DC 0,5...10 V

GRK24A-5

• Actuador POP para válvulas
• 40 Nm, 150 s, 90°
• AC/DC 24 V, Todo-nada
• Tiempo de giro POP 35 s
• IP 54, Accionamiento manual temporal
• Conexión Cable PVC 1m

GRK24A-SR-5

• Actuador POP para válvulas
• 40 Nm, 150 s, 90°
• AC/DC 24 V, proporcional
• Tiempo de giro POP 35 s
• IP 54, Accionamiento manual temporal
• Señal de mando DC 0...10 V

GRK24A-SZ-5

• Actuador POP para válvulas
• 40 Nm, 150 s, 90°
• AC/DC 24 V, proporcional
• Tiempo de giro POP 35 s
• IP 54, Accionamiento manual temporal
• Señal de mando DC 0...10 V

SR230A-5

• Actuador rotativo
• 20 Nm, 90°
• AC 230 V, Todo-nada, 3 puntos
• Tiempo de giro del motor 90 s constante
• IP 54, Accionamiento manual temporal, permanente
• Sentido de giro reversible (izquierda/derecha)

SR230A-SR-5

• Actuador rotativo
• 20 Nm
• AC 230 V, proporcional
• Tiempo de giro del motor 90 s / 90°
• Margen de trabajo DC 2...10 V
• Señal de salida (posición) DC 2...10 V

SR230P-5

• Actuador rotativo para válvula de mariposa
• 20 Nm, 90°
• AC/DC 230 V, todo-nada, 3 puntos
• Tiempo de giro del motor 90 s
• IP 66/67, desembrague manual con pulsador
• Cable de conexión FRNC 1 m

SR24A-5

• Actuador rotativo
• 20 Nm, 90°
• AC/DC 24 V, Todo-nada
• Tiempo de giro del motor 90 s constante
• IP 54, Accionamiento manual temporal, permanente
• Conexión Cable PVC 1m

SR24ALON-5

• Actuador rotativo
• 20 Nm
• AC/DC 24 V, proporcional
• Tiempo de giro del motor 90 s, ajustable
• Accionamiento manual temporal, permanente
• Conexión Cable PVC 1m

SR24A-MF-5

• Actuador rotativo
• 20 Nm
• AC/DC 24 V, propor., MFT
• Tiempo de giro del motor 90 s, ajustable
• Margen de trabajo DC 2...10 V, ajustable
• Señal de salida (posición) DC 2...10 V, ajustable

SR24A-MP-5

• Actuador rotativo
• 20 Nm
• AC/DC 24 V, proporcional, MP-Bus
• Tiempo de giro del motor 90 s ajustable
• Margen de trabajo DC 2...10 V, 0...32 V ajustable
• Señal de salida (posición) DC 2...10 V, 0...10 V, ajustable

SR24A-SR-5

• Actuador rotativo
• 20 Nm
• AC/DC 24 V, proporcional
• Tiempo de giro del motor 90 s / 90°
• Margen de trabajo DC 2...10 V
• Señal de salida (posición) DC 2...10 V

SR24P-5

• Actuador rotativo para válvula de mariposa
• 20 Nm, 90°
• AC/DC 24 V, todo-nada, 3 puntos
• Tiempo de giro del motor 90 s
• IP 66/67, desembrague manual con pulsador
• Cable de conexión FRNC 1 m

SRC24A-SR-5

Actuador rotativo

20 Nm, 90°

AC/DC 24 V, proporcional

Tiempo de giro del motor 35 s / 90°

Margen de trabajo DC 2...10 V

Señal de salida (posición) DC 2...10 V

SRF24A-5

• Actuador con muelle de retorno NC
• 20 Nm, < 75 s, 90°
• AC/DC 24 V, Todo-nada
• IP 54, Accionamiento manual con tope de posición integrado
• Tiempo de giro del muelle < 20 s
• Conexión Cable PVC 1m

SRF24A-5-O

• Actuador con muelle de retorno NO
• 20 Nm, < 75 s, 90°
• AC/DC 24 V, Todo-nada
• IP 54, Accionamiento manual con tope de posición integrado
• Tiempo de giro del muelle < 20 s
• Conexión Cable PVC 1m

SRF24A-S2-5

• Actuador con muelle de retorno NC
• 20 Nm, < 75 s, 90°
• AC/DC 24 V, Todo-nada, 2 x SPDT
• IP 54, Accionamiento manual con tope de posición integrado
• Tiempo de giro del muelle < 20 s
• Conexión Cable PVC 1m

SRF24A-S2-5-O

• Actuador con muelle de retorno NO
• 20 Nm, < 75 s, 90°
• AC/DC 24 V, Todo-nada, 2 x SPDT
• IP 54, Accionamiento manual con tope de posición integrado
• Tiempo de giro del muelle < 20 s
• Conexión Cable PVC 1m

SRF24A-SR-5

• Actuador con muelle de retorno NC
• 20 Nm, 90 s, 90°
• AC/DC 24 V, proporcional
• IP 54, Accionamiento manual con tope de posición integrado
• Tiempo de giro del muelle < 20 s
• Señal de mando DC 0...10 V

SRF24A-SR-5-O

• Actuador con muelle de retorno NA
• 20 Nm, 90 s, 90°
• AC/DC 24 V, proporcional
• IP 54, Accionamiento manual con tope de posición integrado
• Tiempo de giro del muelle < 20 s
• Señal de mando DC 0...10 V

SRF24A-SR-S2-5

• Actuador con muelle de retorno NC
• 20 Nm, 90 s, 90°
• AC/DC 24 V, proporcional, 2 x SPDT
• IP 54, Accionamiento manual con tope de posición integrado
• Tiempo de giro del muelle < 20 s
• Señal de mando DC 0...10 V

SRF24A-SR-S2-5-O

• Actuador con muelle de retorno NA
• 20 Nm, 90 s, 90°
• AC/DC 24 V, proporcional, 2 x SPDT
• IP 54, Accionamiento manual con tope de posición integrado
• Tiempo de giro del muelle < 20 s
• Señal de mando DC 0...10 V

SRF24A-SZ-5

• Actuador con muelle de retorno NC
• 20 Nm, 90 s, 90°
• AC/DC 24 V, proporcional
• IP 54, Accionamiento manual con tope de posición integrado
• Tiempo de giro del muelle < 20 s
• Señal de mando DC 0...10 V

SRF24A-SZ-5-O

• Actuador con muelle de retorno NO
• 20 Nm, 90 s, 90°
• AC/DC 24 V, proporcional
• IP 54, Accionamiento manual con tope de posición integrado
• Tiempo de giro del muelle < 20 s
• Señal de mando DC 0...10 V

SRF24A-SZ-S2-5

• Actuador con muelle de retorno NC
• 20 Nm, 90 s, 90°
• AC/DC 24 V, proporcional, 2 x SPDT
• IP 54, Accionamiento manual con tope de posición integrado
• Tiempo de giro del muelle < 20 s
• Señal de mando DC 0...10 V

SRF24A-SZ-S2-5-O

• Actuador con muelle de retorno NO
• 20 Nm, 90 s, 90°
• AC/DC 24 V, proporcional, 2 x SPDT
• IP 54, Accionamiento manual con tope de posición integrado
• Tiempo de giro del muelle < 20 s
• Señal de mando DC 0...10 V

SRFA-5

• Actuador con muelle de retorno NC
• 20 Nm, < 75 s, 90°
• AC / DC 24...230 V, Todo-nada
• IP 54, Accionamiento manual con tope de posición integrado
• Tiempo de giro del muelle < 20 s
• Conexión Cable PVC 1m

SRFA-5-O

• Actuador con muelle de retorno NA
• 20 Nm, < 75 s, 90°
• AC / DC 24...230 V, Todo-nada
• IP 54, Accionamiento manual con tope de posición integrado
• Tiempo de giro del muelle < 20 s
• Conexión Cable PVC 1m

SRFA-S2-5

• Actuador con muelle de retorno NC
• 20 Nm, < 75 s, 90°
• AC / DC 24...230 V, Todo-nada, 2 x SPDT
• IP 54, Accionamiento manual con tope de posición integrado
• Tiempo de giro del muelle < 20 s
• Conexión Cable PVC 1m

SRFA-S2-5-O

• Actuador con muelle de retorno NA
• 20 Nm, < 75 s, 90°
• AC / DC 24...230 V, Todo-nada, 2 x SPDT
• IP 54, Accionamiento manual con tope de posición integrado
• Tiempo de giro del muelle < 20 s
• Conexión Cable PVC 1m

SY1-230-3-T

• Actuador rotativo para válvula de mariposa
• 35 Nm
• AC 230 V, Todo-nada, 3 puntos
• Tiempo de giro del motor 13 s
• IP 67,
• Conexión con terminales

SY1-24-3-T

• Actuador rotativo para válvula de mariposa
• 35 Nm
• AC/DC 24 V, Todo-nada, 3 puntos
• Tiempo de giro del motor 15 s
• IP 67,
• Conexión con terminales

SY2-230-3-T

• Actuador rotativo para válvula de mariposa
• 90 Nm
• AC 230 V, Todo-nada, 3 puntos
• Tiempo de giro del motor 17 s
• IP 67, Accionamiento manual con reductor manual
• Conexión con terminales

SY2-24-3-T

• Actuador rotativo para válvula de mariposa
• 90 Nm
• AC/DC 24 V, Todo-nada, 3 puntos
• Tiempo de giro del motor 15 s
• IP 67, Accionamiento manual con reductor manual
• Conexión con terminales

Modelos:

• BELIMO D665N
• BELIMO D632N
• BELIMO D640N
• BELIMO D650N
• BELIMO D665N
• BELIMO D680N
• BELIMO D6100N
• BELIMO D6125N
• BELIMO D6150N
• BELIMO D6200N
• BELIMO D6250N
• BELIMO D6300N
• BELIMO D6350N
• BELIMO D6400N
• BELIMO D6450N
• BELIMO D6500N
• BELIMO D6550N
• BELIMO D6600N
• BELIMO D6650N
• BELIMO D6700N

Consulta en el catálogo más datos técnicos.
